Menambahkan kipas pendingin tambahan pada IC-706MKIIg

Radio ICOM IC-706mkIIG ini jenis radio yang compact dimana dapat mencakup 4 band (HF, VHF, UHF dan 50Mhz) cukup praktis digunakan untuk aktifitas portable, baik itu di kendaraan atau untuk kegiatan lain nya, misal untuk bankom, field day, hamfest dll.

IC-706mkIIg

Kelemahan radio ini adalah panas yang cukup tinggi , walaupun hanya untuk kondisi stand by atau monitor, dapat dirasakan hampir sekujur body nya panas. Ya betul seluruh body radio ini adalah Heatsink, jadi saat dioperasikan panas akan menyebar. Bagaimana untuk mengurangi panas walaupun pabrikan sudah mendisain nya seperti ini. Ada cara lain yaitu dengan menambahkan kipas pendingin tambahan di luar yang fungsi nya menarik udara dari heatsink bagian belakang dan memodifikasi suply tegangan pada kipas bagian dalam.

1. Didalam radio ini ada kipas mini sebagai pendingin yang akan aktif bila PTT ON, dan akan berhenti bila pada posisi sebaliknya...tentu saja ini tidak cukup untuk mendinginkan radio terutama bagian ragkaian final. Dan akan merusak trasistor final atau bahkan ke bagian lain nya kalau panas nya terlalu tinggi.

Resistor 220ohm 3W dipasang diantara kedua panah kuning

Dengan menambahkan resistor sebesar 220ohms yang akan memberikan supply tegangan pada kipas sebesar 9V pada saat kondisi stand by dan akan menjadi 13.8V pada saat PPT ON. Jadi walaupun kondisi stand by atau monitor kipas internal nya akan selalu aktif walaupun pada putaran yang tidak maksimal, akan tetapi setidak nya cukup untuk membuang panas yang ada di bagian dalam radio ini.

Titik untuk mensolder kaki resistor nya supaya tdak mengupas kabel merah untuk suply mini fan

Titik dimana tegangan akan menjadi 13.8V saat PTT ON

2. Selanjutnya dengan dipasang kipas mini pada bagian Heatsink cukup membantu untuk mengurangi panas yang di hasilkan. Kipas ini akan berputar selama radio ini pada posisi ON. Power nya di ambil dari socket di belakang radio ini. Dengan dipasang dengan seumlah baut yang cukup untuk menahan radio ini.

Bisa juga menggunakan lem jenis silikon yang mudah kita lepas dan tanpa merusak bagian radio. Gambar di bawah ini saya menggunakan fisher yang kebetulan pas ukuran nya dengan celah pada sirip pendingin.

Hasilnya sangat memuaskan selama 10 hari radio ini diaktifkan non-stop, baik untuk memancar atau monitor selama kegiatan berlangsung ,panas nya hanya hangat-hangat saja. Tentu saja radio ini akan awet umurya..

Selamat mencoba , de YC1CWK

PCB lawas pemancar AM 80mband

Bagi yang pernah bermain-main pada band 80m di tahun 80an tentu sudah hafal betul dengan skema Pemancar 4 tingkat transistor di bawah ini. Masih menggunakan osilator jenis Hartley. Tentu saja masih banyak skema-skema lain nya yang lebih baik untuk osilator nya yang lebih stabil dan bandwith nya sempit. Karena bila osilator nya baik maka sinyal atau pun modulasi yang di hasilkan akan baik dan yang terpenting adalah tidak adanya sinyal harmonik .

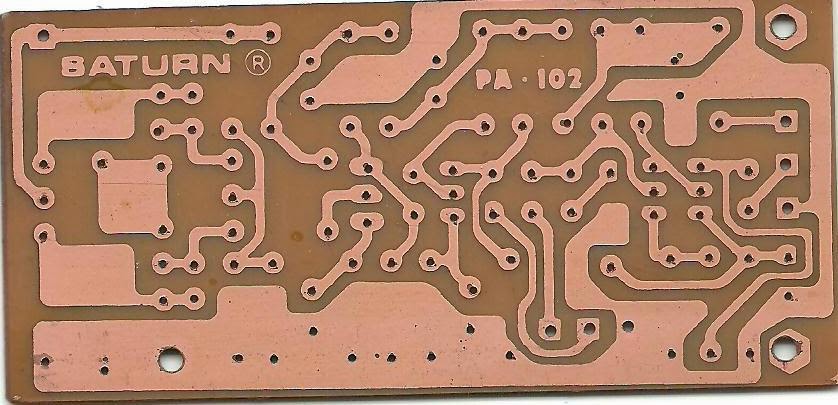

Saya hanya scan dan memposting kan skema dan PCB buatan Saturn yang saya dapat kan dari salah satu toko elektronik langganan saya di kampung halaman (Toko Sinar Surya - jalan Pekiringan). Ternyata mereka masih simpan PCB ini. Masih menggunakan transistor jenis PNP (ground positip), yang memang di jaman tersebut transistor jenis PNP seri 2SA/2SB lagi tenar...Tapi bisa ita ganti menggunakan NPN, hanya membalik tegangan nya dan beberapa komponen seperti dioda Zener dan Elco yang harus di balik polarisasi nya

Pemancar:

PCB modulator nya pun ada dan saya pernah membuat rangkan dengan sistim Push pull. Lumayan masih dapat mendorong Transistor Final pemancar nya yang waktu itu memakai 2SD313 4 buah di paralel. Modulasi yang di hasilkan cukup enteng dengan menggunakan 2 buah transistor jengkol 2N3055....Dulu kalau modulasi kita bagus akan di report "Modulasi anda cukup mendorong...."...

Nah karena skema modulatornya menggunakan transistor jenis NPN maka transistor yang di gunakan di pemancar harus disesuaikan.

CQ World Wide WPX CW 2014 Contest

Mencoba mengikuti contest CQ WPX CW 2014 dengan kelas Overlay Rookie



EU PSK63 Contest 2014

Contest Digital dengan mode BPSK63 SOLP-DX 10m BPSK63

SINGLE-OP 10M LOW DX

Line	Callsign	Claimed score	QSO	Points	Mults
1	YC1CWK	46935	93	447	105



TU de YC1CWK

Kontes digital yang unik - WAEDC RTTY 2014

Dari sekian kali nya mengikuti contest digital di mode RTTY baru di contest sekarang ini ada opsi mengirim atau menerima QTC dari peserta contest lain nya dengan persyaratan harus berbeda Continent. Karena kita mendapatkan point QSO dari QTC ini berupa pengalian yang akhirnya akan sangat berpengaruh terhadap total point yang di raih. Apalagi mengirim QTC dengan ke continent lain yang terjauh dari kita. Tetapi ada resiko data QTC yang kita terima tidak semua nya dapat di terima dengan lengkap. Bila sama sekali datanya tidak lengkap atau boleh di katakan gagal walaupun sudah di coba berkali-kali sebaiknya kita batalkan saja. Dianjurkan sebaiknya memilih stasiun DX yang mempunyai sinyal yang cukup kuat kita terima, karena kemungkinan gagal dalam mengirim QTC sangat kecil...begitu pula bila kita akan menerima QTC.
QTC ini secara otomatis dari software contest yang kita gunakan. Kebetulan saya menggunakan N1MM . Satu group QTC terdiri dari 10 QSO's yang akan di label secara otomatis oleh software..Misalnya 1/10 berarti group QTC pertama yang terdiri dari 10 QSO dari data log kita. Caranya bagaimana? Kita dengan mudah hanya menekan tombol Ctrl-Z untuk menerima QTC dan menekan dua kali tombol Ctrl-Z untuk mengirim QTC. Nanti secara otomatis akan muncul window sebagai interface data dari log dan list QTC yang akan dikirim atau diterima....dan juga memudahkan kita untuk melakukan koreksi bila tidak dapat diterima dengan lengkap..kita hanya menekan tombol dengan nomor tertentu yang data nya tidak lengkap. Misal stasiun DX memberi tahukan kepada kita  untuk mengulangi nomor 5, maka kita hanya cukup click tombol Snd#5 saja, begitu pula untuk yang lain nya.

Ini adalah tampilan interfacing antara list log dan tombol-tombol untuk mengirim/menerima

Rekaman vidio saat contest WAE RTTY akhir pekan lalu, terlihat list nomor ke-10 oleh stasiun DX minta diulangi lagi untuk di kirim.

Awal nya saya bingung harus bagaimana menjawab contester yang menanyakan dengan kalimat "Do you need/have any QTC? " .....panik dan tidak tahu cara menjawab nya...dengan santai dengan menekan tombol F3 (TU GL DE YC1CWK..QRZ?) hehehehe...Googling dan tanya-tanya ke para senior akhirnya baru bisa mengerti bagaimana cara menerima dan mengirim QTC ini. Ternyata hal ini pun telah dialami oleh sang elmer OM Sardjana - YB2ECG , Terima kasih OM atas bimbingan nya.

Seperti biasanya setiap mengikuti contest selalu tidak fulltime di cockpit, karena ada saja permintaan dari anak-anak untuk minta jalan-jalan atau diantar ke teman nya (Amatir harus berjiwa seimbang). Contest kali ini saya hanya mengumpulkan 376 QSO di tambah QTC yang diterima menjadi 592...tapi angka tersebut belum di kalkulasi dan di koreksi oleh panitia...ya mudah-mudahan sih angka nya tidak terlalu jauh.

Score akhir yang diraih, masih ada waktu sekitar 10 jam lagi tapi sudah terlalu capek untuk melanjutkan

Sebenarnya yang saya kejar adalah penambahan DXCC digital yang sementara hanya berhenti di angka 85, mudah-mudahan akan bertambah  jumlah entity yang diraih setelah selesai mengikuti contest WAE RTTY ini.

11-Feb-2015
Sudah diumumkan oleh panitia nya , ternyata mendapat juara Continent Oceania...hihihi. Terimakasih panitia, terima kasih seluruh AR yang sudah kontak dan para senior pembimbing.

Plakat yang dikirim oleh panitia Contest untuk OCEANIA Winner

Salam de YC1CWK 73'


Useful link : - http://www.guernsey.net/~pcooper/waedc.html

Link YB2ECG: - http://yb2ecg.wordpress.com/2014/11/09/qtc-i-am-qrv-bk/

CQWW-SSB SOLP All band Okt 2014

Mengikuti Contest CQ WW SSB kali ini mencoba di SOLP all band walaupun tanpa 80mband. Ya karena tidak ada lahan untuk band ini. Tapi walaupun demikian berharap dapat banyak zona dan entitas baru. Hasil akhir score nya adalah 524145 point.

Berharap di contest ini semua Zona dapat di capai, tetapi ternyata hanya 30 saja. Beberapa zona seperti 7, 10, 2 sangat sulit di panggil dan di monitor. Selain karena high density pile up dari continent terdekatnya, atau kemungkinan terbesar adalah keterbatasan performa antena yang saya gunakan. Zona 34 dan 35 juga tidak terdengar atau memang disini yang tidak bisa mendengar...:D.

Untuk DXCC dari contest ini ternyata mendapatkan 88, lumayan walaupun sepertinya belum optimal. Memang selain kita ber QSO sebanyak-banyaknya kita harus se bisa mungkin untuk mendapatkan DXCC yang maksimal

Hasil sementara sudah di publikasi dari website nya CQWW. Dari hasil koreksi dan lain-lain total score yang di raih adalah : 522.040   Lumayan lah #3 Ocenia dan #1 YBland

Semoga di kegiatan selanjutnya bisa tercapai...tetap semangat...... de YC1CWK
